ANSVG静止无功发生器
1.概述
静止无功发生器是一种用于补偿无功以及不平衡的新型电力电子装置，它能对大小变化的无功以及负序进行快速和连续的补偿，其应用可克服LC补偿器等传统的无功补偿器响应速度慢、补偿效果不能精确控制、容易与电网发生并联谐振和投切震荡等缺点。
)/jmb/common/upload/2018/07/26/16238qn.png)
2.产品执行标准
DL/T 1216-2013 配网静止同步补偿装置技术规范
NB/T 41006-2014 低压有源无功综合补偿装置
NB/T 42057—2015 低压静止无功发生器
3.型号说明
)/jmb/common/upload/2018/07/26/1623327m.png)
4.技术参数
技术参数 | 技术指标 | |
交流输入额定电压 | 额定电压 | 400×(1±20%)V |
额定频率 | 50×(1±10%)Hz | |
无功补偿及谐波补偿 | 接线方式 | 三相三线、三相四线 |
目标功率因数 | 在容量范围内达到设定要求 | |
补偿方式 | 线性无功补偿 | |
补偿效果 | 功率因数可达0.99，可补偿感性无功、容性无功 | |
响应时间 | 10ms以内 | |
过载保护 | 自动限制到额定电流输出 | |
有功功率损耗 | <3%额定功率模块 | |
防护等级 | IP20，更高防护等级需定制 | |
模块容量 | 400V模块：30kvar、50kvar、75kvar、100kvar | |
整机容量 | 400V整机：100kvar、200kvar、300kvar、400kvar、500kvar | |
模块重量 | 10kg(30kvar)、20kg(50kvar)、40kg(75/100kvar) | |
工作模式 | 自动或手动 | |
通讯接口 | 远程RS485/以太网/通讯功能可选；上位机监控软件(选配) | |
扩展能力 | 同型号直接并机，数量可达10台 | |
工作温度 | -10℃~+45℃ | |
存储温度 | -25℃~+60℃ | |
海拔高度 | ≤1000m，超过1000m，每升高100m降容1% | |
相对湿度 | 5%~95%无凝露 | |
5.功能特点
◆ 补偿方式灵活：补偿负载无功。
◆ 可治理三相不平衡。
◆ 线性补偿，响应时间≤10ms。
◆ 具有人性化的人机交互界面，可通过该界面看到系统的实时电能质量信息（电压/电流波形、有功功率、无功功率、视在功率、功率因数、谐波等），操作简单，可以远控，也可以本控。
◆ 采用进口IGBT，功率密度大，可靠性高。
◆ 采用DSP高速检测和运算的数字控制系统。
◆ 监控以及显示具备远程通讯接口，可以通过PC机实时监控。
◆ 标准模块化设计，缩短交付周期，同时提高了使用的可靠性和可维护性。
6.规格型号说明
)/jmb/common/upload/2018/07/26/1628325z.png)

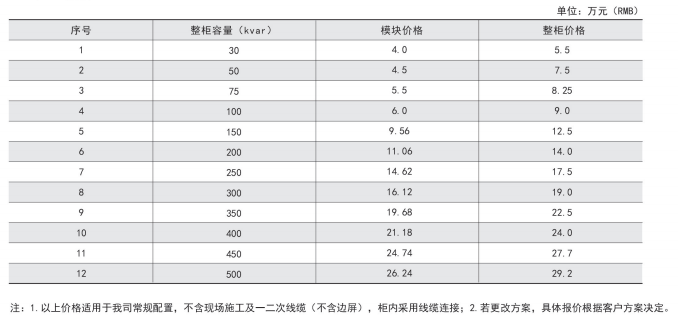

7 产品报价
