剩余电流监侧系列产品在路灯配电的应用

 安科瑞 周莉娜

摘 要：夏季是多雨季节，如果降雨量比较大，而城市排水系统不能及时排水会造成城市内涝。在这种情况下，千万千万不要触摸金属灯杆、金属广告牌、电子站牌等室外用电设备，防止触电事故的发生。除此之外，触电倒地会造成二次伤害——溺水。因此，一旦城市发生内涝，要远离金属灯杆、金属广告牌等用电设备。

关键词：路灯漏电；路灯杆漏电；金属灯杆；剩余电流；人身触电；接地故障

0 行业背景

夏季是多雨季节，如果降雨量比较大，而城市排水系统不能及时排水会造成城市内涝。在这种情况下，千万千万不要触摸金属灯杆、金属广告牌、电子站牌等室外用电设备，防止触电事故的发生。

每年都会有类似事故发生而造成人员伤亡的报导，教训不为不深刻！

为什么会出现这种现象呢？我们看一下灯杆开关接线盒的位置便知，其多设置在灯杆的底部，距离地面只有20cm~30cm，正常情况下没有问题，即使淋雨问题也不大。但一旦浸水、水泡则很容易发生漏电事故。

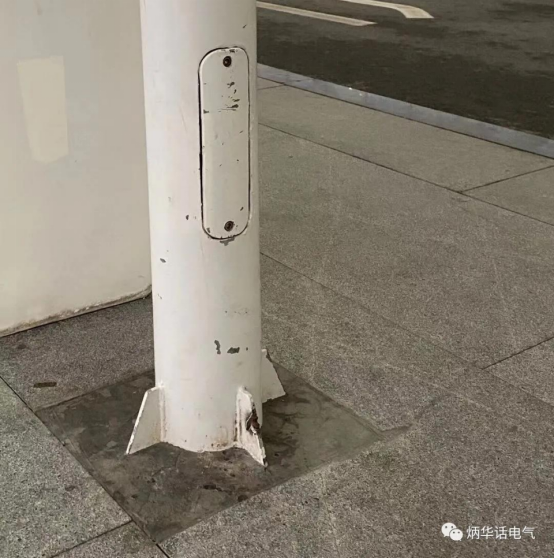

接线盒距离地面只有20cm~30cm，如下图，内涝时容易浸水。

除此之外，触电倒地会造成二次伤害——溺水。因此，一旦城市发生内涝，要远离金属灯杆、金属广告牌等用电设备。

为了保障人民群众生命安全，全文强制性规范《建筑电气及智能化通用规范》（报批稿）第4.6.5条明确规定：

当采用剩余电流动作保护器（RCD）作为电击防护附加防护措施时，应符合下列规定：

1.额定剩余电流动作值不应大于30mA；

2.额定电流不超过32A的下列回路应装设剩余电流动作保护器（RCD）：

2.1供一般人员使用的电源插座回路；

2.2 室内移动电气设备；

2.3人员可触及的室外电气设备。

3剩余电流动作保护器（RCD）不应作为唯①的保护措施；

4采用剩余电流动作保护器（RCD）时应装设保护接地导体（PE）。

该条第2款第3）项条文说明解释道，室外电气设备包括室外移动设备和灯箱广告、电话亭、充电桩等室外固定设备，其电击风险高于室内固定安装设备，因此从保护人身安全出发作出此规定。

2 产品介绍

ASJ系列剩余电流动作继电器可与低压断路器或低压接触器等组成组合式剩余电流保护装置，主要适用于交流50Hz，额定电压400V及以下的TT和TN系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备损坏和电气火灾事故，也可用来对人身触电危险提供间接接触保护。

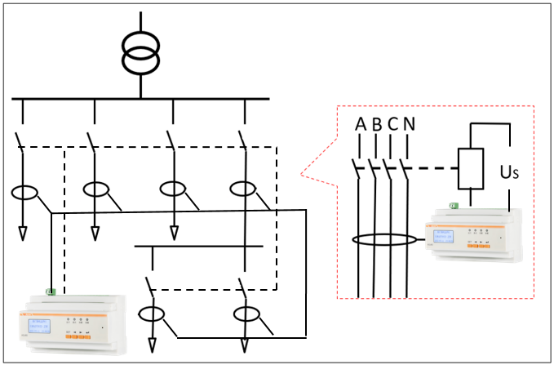

ASJ系列剩余电流监测仪适合用于多回路的剩余监测及报警分闸

3 功能介绍

ASJ系列剩余电流动作继电器具有以下功能：A型或者AC型剩余电流测量，剩余电流越限报警指示，额定剩余动作电流可设定，极限不驱动时间可设定，两组继电器输出，具有就地，远程“测试”、“复位”功能；

ASJ系列剩余电流监测仪具有以下功能：16路剩余电流监测，一路水浸报警输出，2路DI输入，自动重合闸功能，报警16路报警输出，远程通讯功能，远程分合闸。

4 技术指标

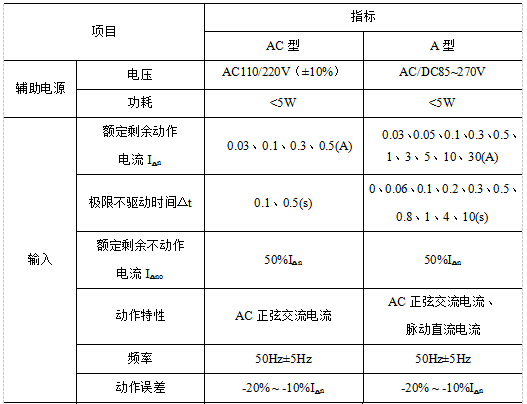

ASJ系列剩余电流动作继电器技术指标

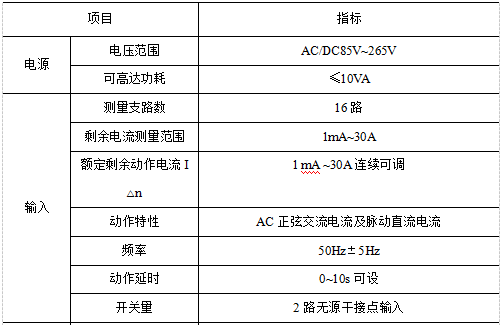

ASJ系列剩余电流监测仪技术指标

5 选用说明

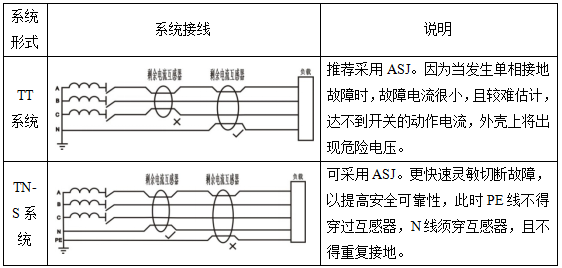

剩余电流动作继电器在应用时应注意低压系统的接线型式。
