智能操控及无线测温产品在马来西亚理文造纸雪邦热电站项目中的应用

 安科瑞 周莉娜

摘要：为避免因电线接头松动、电缆老化等引发高温造成火灾，所造成的的经济损失巨大，在一些电气设备如大电流电缆设备节点、电力设备局部异常升温部位、开关柜的动静触头，进线与出线母排接点、整流柜中的电气接点、变压器节点、变电站或者户外重要电路中的电气接点等，进行安全温度监测及智能化控制是非常有必要的。对此，我司智能操控能系列产品能合理解决此类问题。

关键词：高压开关柜；智能操控；无线测温

1、概述

变电站母线、电缆、断路器等运行设备由于长期工作在高电压、大电流环境条件下，对各设备温度的监测维护是保证电网可靠工作必不可少的环节。尤其是高压开关柜、组合电器等封闭式运行设备，自身散热条件较差，而且依靠人工定期测温的方法很难完成对柜内设备温度的直接测量和在线监测。由于缺乏行之合理的设备温度在线监测预警系统，近年来关于变电站内设备运行温度过高造成的火灾事故时有报道，严重影响电网供电可靠性，同时也给电力企业造成了较大的经济损失甚至是人身伤亡。

理文造纸在马来西亚雪邦造纸生产基地投资建设四条5600/900的包装纸机生产线，分别是PM23，PM25，PM26，PM27，日均生产1000吨制浆。生产线配套建设的自备电厂项目也在稳步推进，二期自备热电厂燃机安装工程共安装两套30兆瓦燃机及配套设施。

稳定、可靠的电力系统，是企业发展的重要保障， 因此，采用合理合理且数据可靠的温度检测技术对互感器、母线、电缆及动作开关触头等易发热部位进行温度实时在线监控，及时发现设备运行温度异常隐患并实现异常告警，对于保证变电站设备可靠运行具有十分重要的意义。理文造纸在马来西亚雪邦造纸生产基地投资建设四条5600/900的包装纸机生产线，分别是PM23，PM25，PM26，PM27，日均生产1000吨制浆。生产线配套建设的自备电厂项目也在稳步推进，二期自备热电厂燃机安装工程共安装两套30兆瓦燃机及配套设施。

2、产品需求及配置

  该项目针对热电站的进线柜、PT柜、出线柜等67面高压柜进行安全温度监测及测控，需配无线测温、智能操控产品。具体要求如下：

1）具备动态模拟图，高压带电显示及闭锁控制；

2）储能指示、带电及防误语音指示；

3）2路自动温湿度控制及显示，通讯线长6m；

4）远方/就地操作、分/合闸操作；

5）柜内照明操作；

6）RS485/Modbus 通讯；

7）人体感应；

8）预分/预合闪光指示；

9）电气接点温度测量及显示，要求每面高压柜需6点测温；

10）无线传输：采用感应取电方式，启动电流≥5A，测温范围-50℃~125℃，传感器和供电模块一体，整体使用寿命不小于10年，测量精度为±1℃；

11）实时监测：测温模块中的温度传感器将实时测得的温度信息传递给接收模块，接收模块将此信息再实时上传到智能操控单元（可设定温度上传的频率），再由智能操控单元上传至后台系统，保证了数据的实时性；

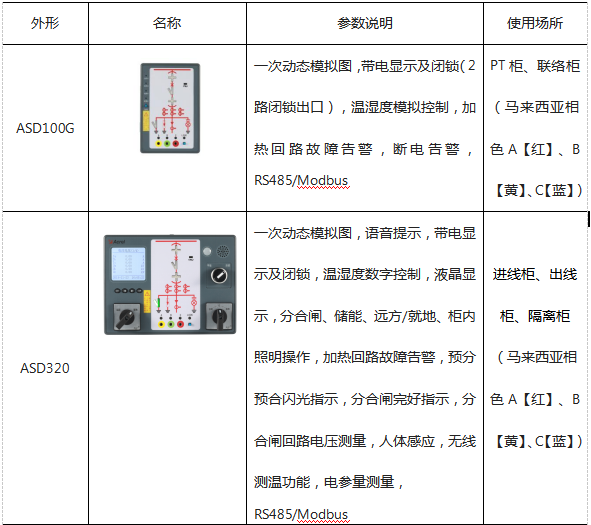

根据上述要求，故此选择安科瑞的无线测温产品如下表。

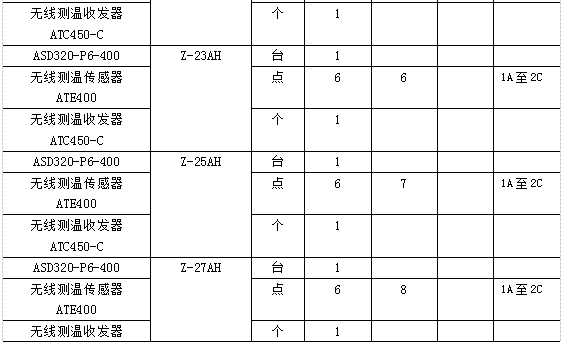

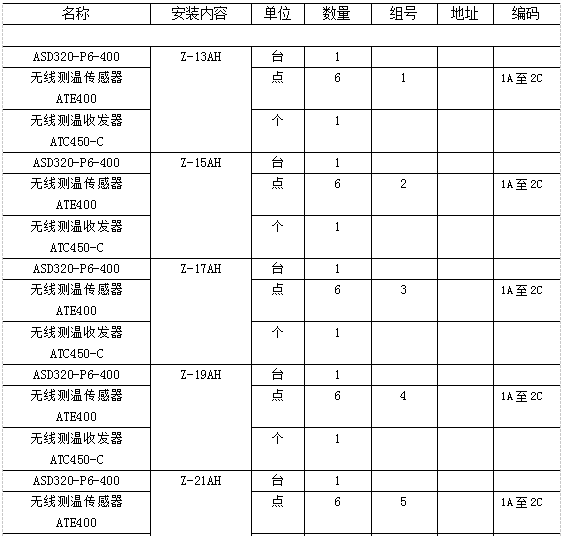

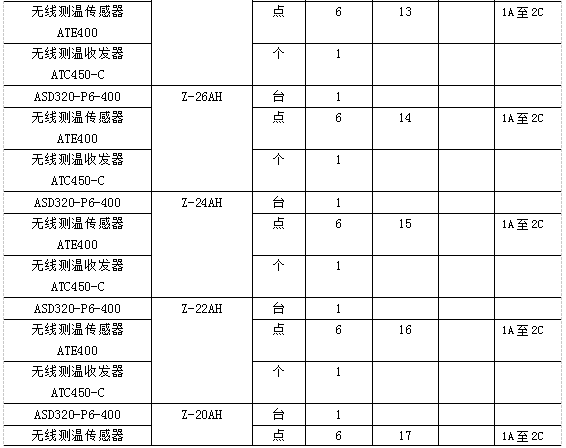

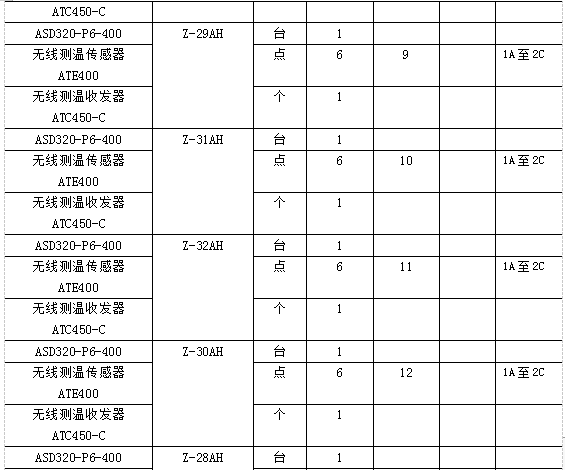

3、产品方案明细

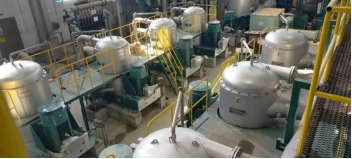

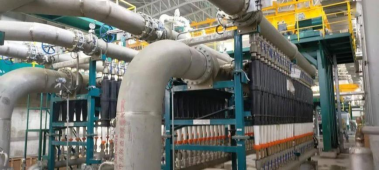

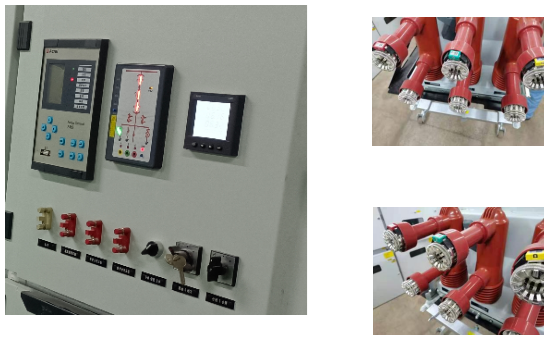

4、现场安装

5、测温方案

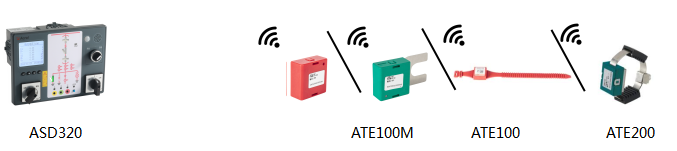

5.1高低压柜内电气接点无线测温（集中就地显示）

6、相关产品

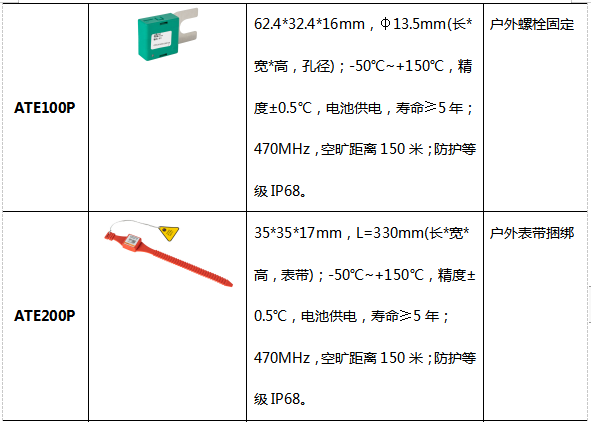

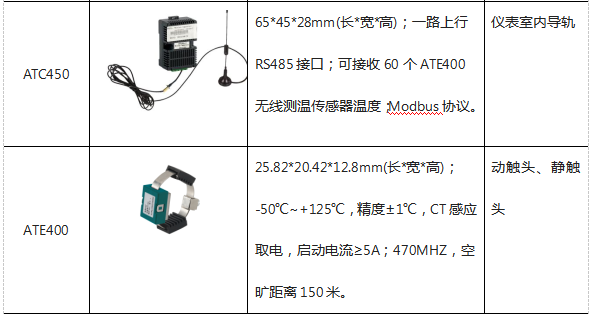

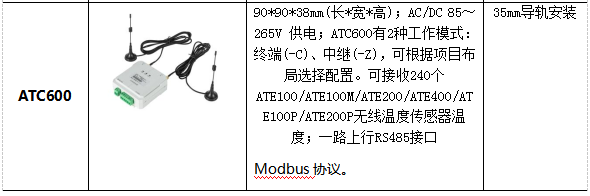

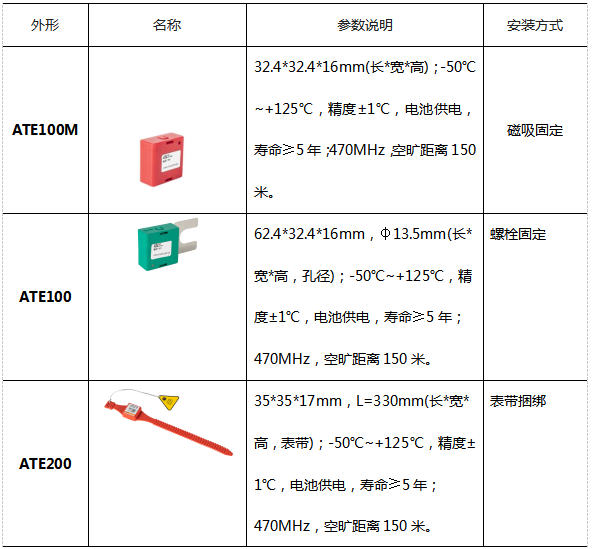

目前无线温度传感器有四款：（a.电池供电 b.感应取电）

6、结束语

   ASD320、ASD100G智能操控装置是针对电力开关柜开发设计的一种新型的多功能，智能化模拟动态指示装置，它集一次回路模拟图，开关状态，断路器位置，接地开关位置，弹簧储能状态，隔离开关状态，语音防误指示，高压带电指示，无线测温，高压带电闭锁以及自动加热除湿控制，温湿度控制，加热器故障，超温报警指示等多功能于一体，能够保障电气的安全可靠运行。

参考文献

[1] 安科瑞企业微电网设计与应用手册.2019.11月版

[2] 安科瑞智能电网用户端电力监控/电能管理/电气安全（产品报价手册）.2020.01月版
