AIM-T500L绝缘监测仪在算力中心DC800V系统中的应用

 安科瑞 周莉娜（TEL：18795652344）

一、引言

随着人工智能与算力经济的爆发式增长，AIDC（AI数据中心）算力中心对供电系统的要求日益提高。传统400V低压交流配电架构在高密度GPU服务器机群面前已触及物理极限，基于固态变压器（SST）的800V高压直流（HVDC）供电架构正成为行业共识。800V直流系统以更高的电压等级和更低的线路损耗，为兆瓦级高密度机柜提供高效电力支撑。

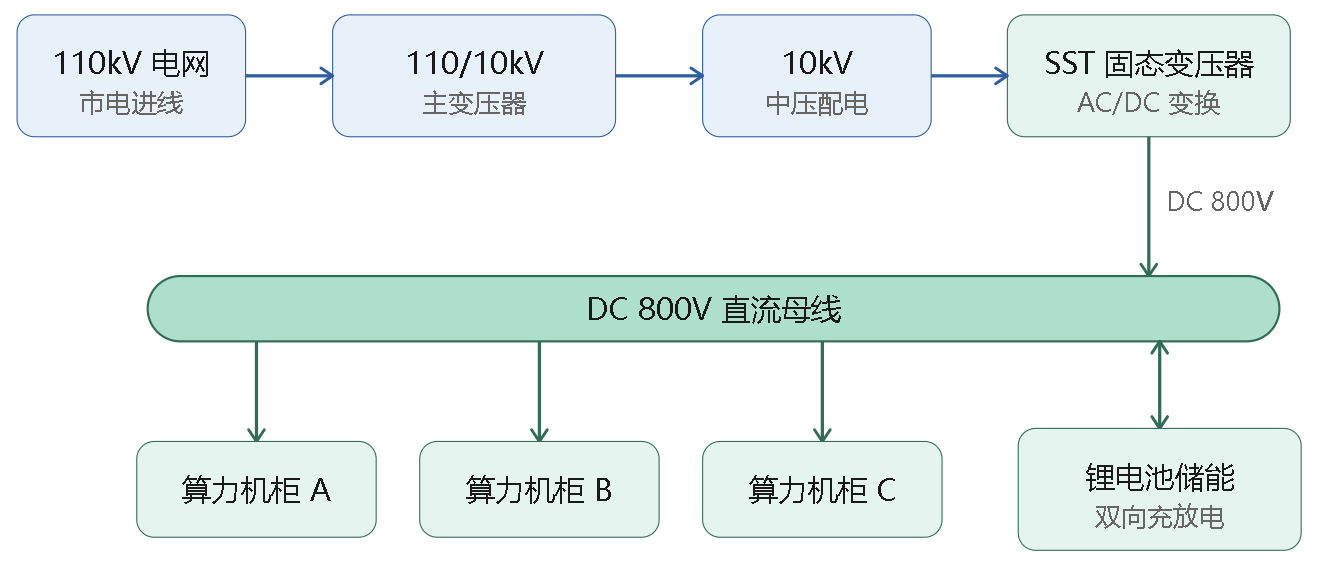

图1 AIDC配电结构示意图

然而，高压直流系统在提升能效的同时也带来了新的安全挑战。800V直流母线采用不接地（IT）方式运行，正负极均不直接接地。在这种系统中，单点接地故障隐蔽性极强——系统可能带病运行而无法被察觉，一旦发生第二点接地，将瞬间形成短路回路，可能造成设备起火、停机乃至整个算力集群的宕机。T/CMEEEA 261-2026《数据中心高压直流系统技术要求》团体标准已明确要求800V直流系统必须配置绝缘在线监测装置。

安科瑞AIM-T500L直流绝缘监测仪专为此类场景设计，适配DC0~800V及AC0~690V及以下电压等级，配合ASG200测试信号发生器和AIL200-12绝缘故障定位仪还可实现故障回路定位，适配800V及以下直流标准。本文从技术原理、系统应用和电气设计三个维度，阐述其在算力中心DC800V及以下系统中的核心价值。

二、算力中心DC800V系统的特殊需求

2.1 800V直流供电架构特点

算力中心的800V直流供电系统通常由固态变压器（SST）将10kV中压交流电转换为800V直流电，再经由直流配电柜分配至各GPU服务器机柜。系统采用三线（POS/RTN/PE）母线架构，正负极均不接地。

2.2 绝缘安全风险分析

在800V高压直流系统中，绝缘安全面临多重挑战：

第一，高频电磁环境加速绝缘老化。SST采用SiC功率器件和高频PWM调制技术，高频、高压、高电压变化率的极端工况对绝缘材料构成持续应力，加速绝缘老化进程。

第二，直流接地故障隐蔽性强。单点接地时系统仍可正常运行，难以被传统保护设备察觉，人工巡检更无法发现。

第三，高压直流故障后果严重。一旦发生两点接地，短路电流可能瞬间摧毁功率模块，造成算力集群宕机，可能造成重大损失。

2.3 标准规范要求

T/CMEEEA 261-2026标准明确规定：800V直流系统必须配备绝缘监测装置，当正或负母线对地绝缘电阻低于设定阈值时，应发出告警。系统同时需配置直流电弧故障保护，出现绝缘异常时10ms内快速诊断。

二、安科瑞AIM-T500L直流绝缘监测仪技术概述

3.1 产品定位与选型

安科瑞AIM-T500L系列绝缘监测仪形成完整的电压覆盖矩阵：适配DC0~1000V或AC0~690V系统，匹配DC800V及AC690V以下不接地交、直流标准。

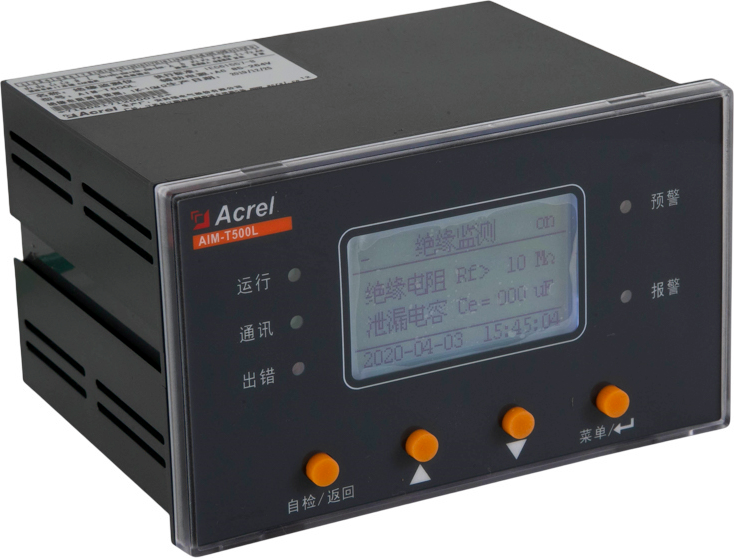

图2 AIM-T500L直流绝缘监测仪

3.2 核心技术参数

表1 AIM-T500L 核心技术参数

3.3 信号注入法检测原理

AIM-T500L绝缘监测仪采用信号注入法检测原理，通过向直流系统和地之间注入绝缘监测信号，来实时测量不接地的直流系统与地线之间的绝缘电阻，当监测到绝缘电阻小于设定值时，发出绝缘故障报警信号。

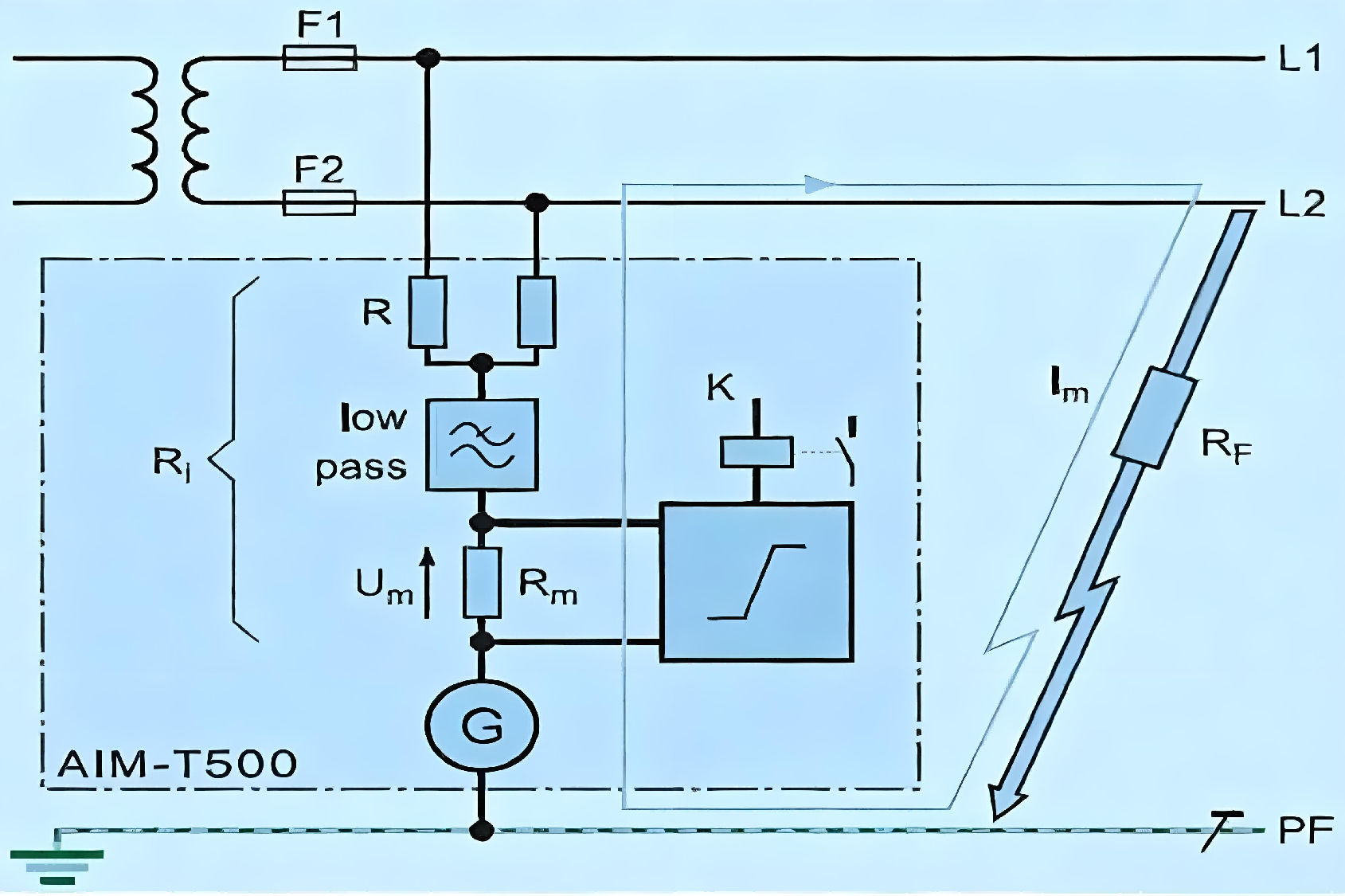

图3 信号注入法检测直流对地绝缘电阻原理

AIM-T500L绝缘监测仪可监测交、直流系统对地的绝缘电阻。母线带电、母线不带电都可以监测。配合绝缘故障定位产品还可实现故障支路定位功能。绝缘监测范围：1k~10MΩ，告警设置范围：10k~10MΩ。

四、AIM-T500L 在算力中心DC800V系统中的应用方案

4.1 系统架构

在算力中心DC800V配电系统中，AIM-T500L绝缘监测仪通常安装于SST功率柜或800V直流输出柜内。

监测仪实时采集800V直流母线的正极、负极对地电压以及计算出的正负极对地绝缘电阻值。当绝缘电阻低于预设的预警值或报警值时，装置立即发出告警。同时，所有监测数据通过通讯接口上传至SST主控制器及后台监控平台，实现远程预警与数据追溯。

ASG200测试信号发生器会向直流系统注入测试信号，并通过AIL200-12绝缘故障定位仪和AKH-0.66L-xx(PB)高灵敏绝缘信号探测器监测测试信号，从而实现绝缘故障回路的快速定位。
